FRP 탈취 DUCT
FRP DUCT

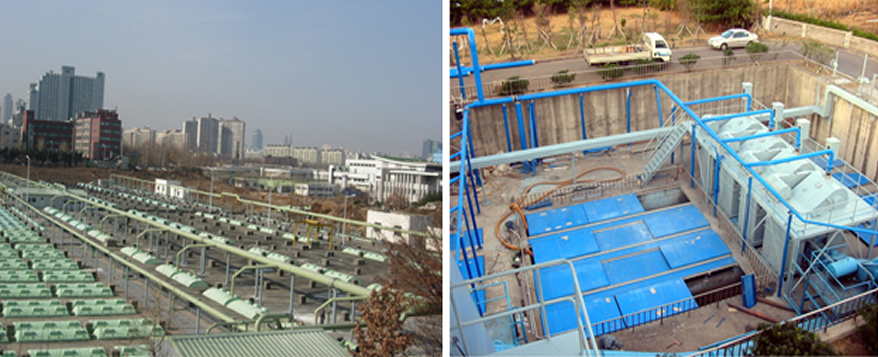

탈취대상 발생원에서 발생하는 악취를 포집하여 탈취시설로 압송하는 탈취관을 설계・제작・시공하여야 하며 탈취관의 제작 및 설치는 아래의 조건을 따른다.
특장점
- 비중이 가볍습니다. (철의 1/4)
- 전기 절연성이 우수합니다.
- 자기소화성 난연수지를 사용하여 화재시 안전합니다.
- 기계적 강도가 타 재질에 비해 우수합니다.
- 내열성이 양호합니다.(상용 POLYESTER 180℃ 이하
- 단열성이 우수하며 (철의 1/200) 내후성이 양호합니다.
- 내식성 재료로서 적용범위가 넓고 작업성이 좋습니다. (저중량, 가공 용이함
- 마찰계수가 적습니다.
기본치수
| 호칭 / 경 | 외경 (mm) | 내경(mm) | 두께(mm) | 지지대 최대설치간격(m) | 닥트표준길이(m) |
|---|---|---|---|---|---|
| 100A | 106.4 | 100 | 3.2 | 3.6 | 4 |
| 125 | 131.4 | 125 | 3.2 | 4 | 4 |
| 150 | 156.4 | 150 | 3.2 | 4.5 | 4 |
| 200 | 206.4 | 200 | 3.2 | 5.1 | 4 |
| 250 | 256.4 | 250 | 4.8 | 5.7 | 4 |
| 300 | 309.6 | 300 | 4.8 | 6.4 | 4 |
| 350 | 359.6 | 350 | 4.8 | 7 | 5 |
| 400 | 409.6 | 400 | 4.8 | 7.6 | 5 |
| 450 | 459.6 | 450 | 4.8 | 7.9 | 5 |
| 500 | 509.6 | 500 | 4.8 | 8.5 | 5 |
| 550 | 559.6 | 550 | 4.8 | 8.8 | 5 |
| 600 | 612.8 | 600 | 6.4 | 9.1 | 5 |
| 700 | 712.8 | 700 | 6.4 | 10 | 5 |
| 800 | 812.8 | 800 | 6.4 | 10.6 | 5 |
| 900 | 912.8 | 900 | 6.4 | 11.2 | 5 |
| 1,000 | 1,016 | 1,000 | 8 | 11.8 | 5 |
| 1,100 | 1,116 | 1,100 | 8 | 12.3 | 5 |
| 1,200 | 1,216 | 1,200 | 8 | 13.1 | 5 |
| 1,300 | 1,316 | 1,300 | 8 | 13.5 | 5 |
| 1,400 | 1,416 | 1,400 | 8 | 14 | 5 |
| 1,500 | 1,516 | 1,500 | 8 | 14.6 | 5 |
공차 Di
① 진원도(Do)의 치수공차는 내경 150mm가지는 ±1.6mm, 내경 150mm이상의 DUCT는 ±3.0mm 또는 1%중 큰 치수로 해야 한다.
② 허용 최소두께는 t의 90% 이상
재질
GLASS FIBER
ISO (International Organization for Standardization) 3374, 1887, 3342 규격제품으로 Surface Mat 30g./m Chopped Strand Mat 30g/㎡, 450g/㎡, 600g/㎡ 및 Roving Cloth 570g/㎡을 사용하여 두께 및 강도유지에 적합하도록 한다.
RESIN
KS M3305 표시제품의 UP-CEE Type, Vinyl Ester계의 Resin을 사용한다.
첨가제
기타 모든 자재는 발주기관의 기본사양을 충분히 만족하는 재질을 사용하여야 하며 모든 사용재질에 대해 Mill Sheet를 제출하여야 한다.
