복열 볼베어링 장착한 비금속체인
플라이트 슬러지 수집기
플라이트 슬러지 수집기
 |
개요무한궤도형으로 회전하는 플라이트(FLIGHT) 및 스크레퍼(SCRAPER)를 이용하여 침전된 슬러지(SLUDGE)를 침전지 전단의 호퍼내의 수집하게 하고 , 수면위로 발생되는 부유물은 침전지 후단으로 이송시켜주는 장치 |
제품 구성 및 기본 사양

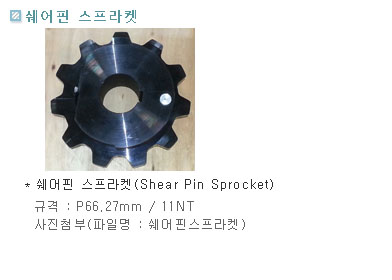

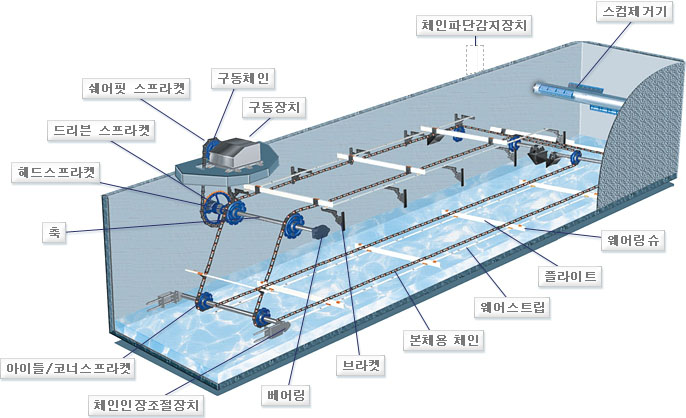

구동장치, 본체용 체인, 스프라켓휠, 축 및 베어링, 플라이트, 가이드레일, 기타 안전장치 등으로 구성되며, 재
질에 따라 금속형과, 비금속형으로 구분되어 금속형은 스테인리스 스틸을 사용하고, 비금속형은 FRP,
NYLON, POLYURETHANE, PLOYETHYLENE등을 사용한다.
기존 제품과의 비교분석
1.기존 제품과의 특징비교
| 구성도 | 사용부품 | 특징 | |
|---|---|---|---|
| 기존제품 |  |
 |
- 슬리브 베어링 적용 - 면 마찰 회전 - 치열부와 아암부가 통합(2단 구조) -교체 시 전체교체 |
| 인증제품 |  |
 |
- 복열 볼베어링 적용 - 구름마찰 회전 - 치열부,아암부,보스부 3단 구조 - 교체 시 부분교체 |
2.성능 및 기술 비교
| 구분 | 기존제품 및 타사제품 | 인증제품 |
|---|---|---|
| 성능비교 |  |
 |
| 기술비교 | - 슬리브 베어링 사용으로 강한 마찰력 발생 - 단속운전 현상 발생 - 와류현상으로 슬러지수집 효율 저하 - 체인 늘어짐현상으로 내구연한 단축 - 체인 이탈현상 잦아 기계 작동 중지 - 슬리브베어링 틈에 이물질 침투로 마모가속 (미세물질-?세사->중사 순으로 침투) |
- 구름베어링 사용으로 마찰력 방지 - 단속운전 방지 - 와류 현상 방지로 슬러지 수집효율 증가 - 체인 이탈 방지로 기계 효율 향상 - 베어링 완전 밀폐로 이물질 침투차단 (이물질로 인한 마모현상 차단) |
3. 적용분야

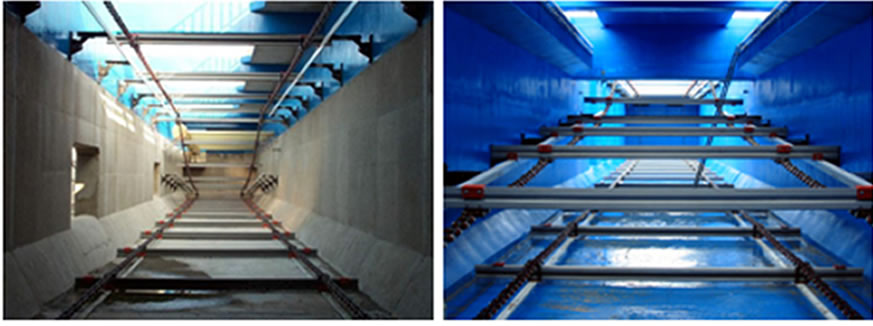

정수장, 하수처리장, 폐수처리장 내의 장방형 일차침전지 및 이차침전지
